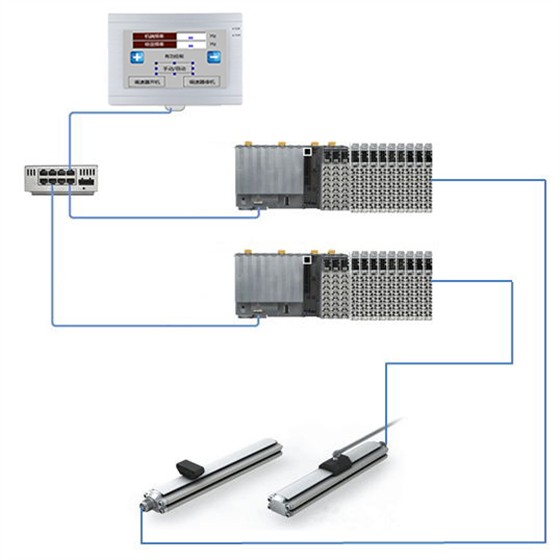

一 系統結構圖

二 系統特點：

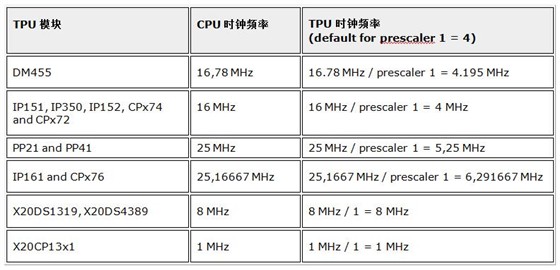

1. TPU功能，實現高精度測頻：

測頻分辨率：1微妙

測頻精度： 0.001Hz

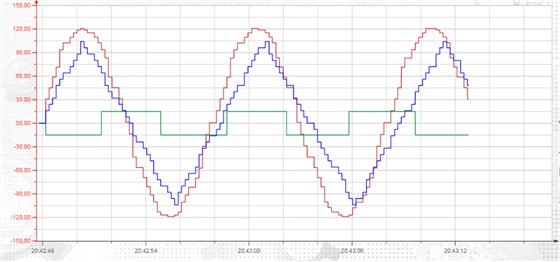

2. 精準錄波：

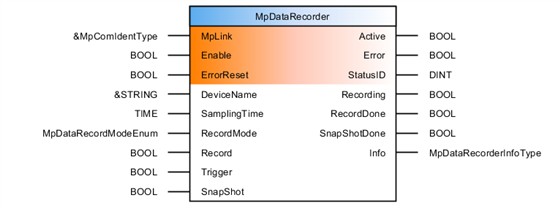

錄波專用功能塊：MpDataRecorder

錄波采樣周期：100毫秒

錄波變量：客戶自由定義，比如：導葉開度、實際頻率、實際功率、PID給定、開度給定等

錄波文件保存方式：U盤，連接于PCC的CPU的USB接口

錄波文件保存格式：.csv或者 .xls，當機組遇到故障時，便于維護人員進行分析

3. 總線支持：

4. 振動測試

a. 在共振頻率下，以4g加速度平穩、可靠地運行120分鐘。

b. 針對陸地上固定應用的典型IEC測試僅僅是在整個頻率范圍內以1g加速度完成10次振動。

c. 振動極限可達55g。

d. IEC 60945

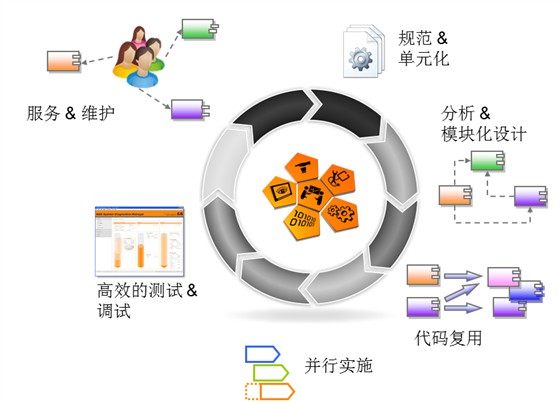

5. 編程環境：Automation Studio 4.x

可實現邏輯運算、HMI、運動控制

直接調試、仿真，無需硬件

6. 集中數據存儲，便于程序保護，可實現遠程程序更新

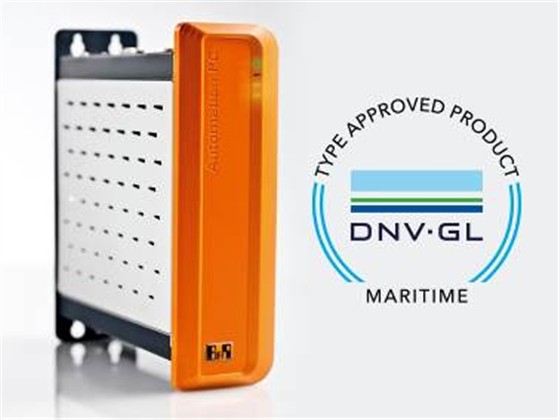

三 關鍵器件圖片

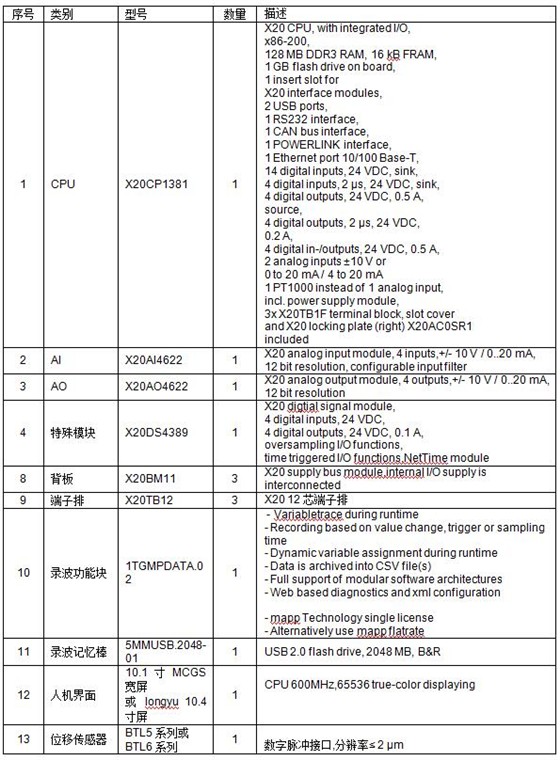

五 系統清單：

單套配置清單。(如果是雙機，下面配置乘以2，即為A、B套配置清單)
