一、系統功能

本系統要實現使用遠程測控終端IoTBOX-4696GS，通過串口采集電控機中PLC的數據，包括設備運行狀態、繼電器吸合斷開狀態等各項工作參數；通過模擬量采集端口采集氧氣，甲烷，硫化氫，一氧化碳等四種氣體的濃度，并根據濃度情況和設置好的上下限參數，在濃度超標時發出報警短信和在服務器彈出報警信息。遠程測控終端將采集回的各項數據通過GPRS功能，上傳到控制中心的數據服務器，由控制中心進行數據的解析和存儲。

監控中心的服務器軟件平臺需要有自己的IP地址或者域名，RTU通過IP或動態域名解析的方式來將數據上傳到服務器。服務器通過互聯網接收數據，將數據進行解析和存儲，并且在界面上顯示。

服務器主要需要實現以下功能：

1、實時顯示數據：服務器要將每一臺設備實時回傳的數據即時顯示在界面上，如果由于設備數量較多，一個頁面不能完全顯示，管理人員要能夠方便的切換顯示的數據，并且具有定時輪顯的功能；

2、歷史數據調用：管理人員可以根據需要調用數據庫中所有數據，調用方式有表格和曲線兩種，如果客戶有其他特殊需求可以定制，比如柱狀圖、餅圖顯示等等；

3、報警信息彈出：當RTU采集到的模擬量超過提前設定的上下限時會給管理人員發送報警短信，并且在服務器軟件上彈出報警信息，并且調用計算機的聲音文件通過功放播放出來。

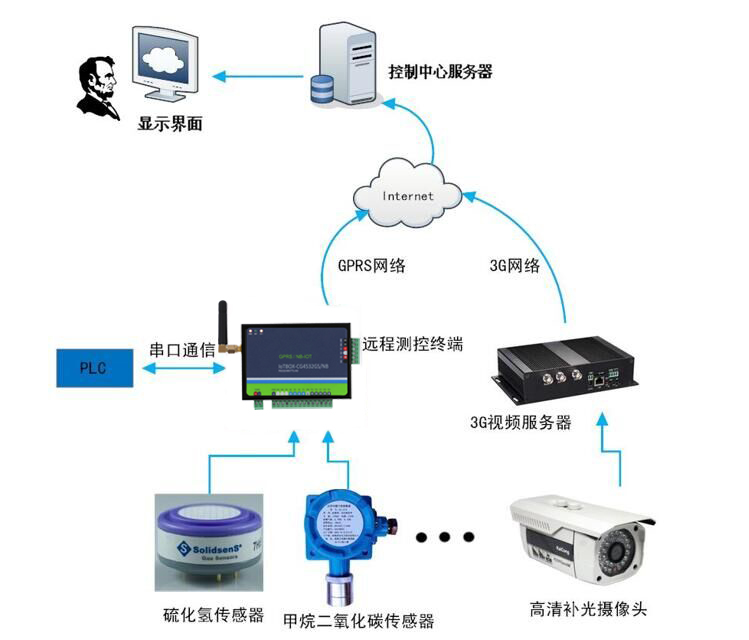

二、組網架構

三、軟硬件介紹

軟件部分介紹

服務器軟件平臺負責接收、存儲和顯示所有的數據，管理人員登錄服務器可以實時查看所有下游采集卡返回的數據，并且調用數據庫中的歷史數據，可以有曲線和表格兩種顯示方式，還可以將調用的數據打印出來。

軟件平臺還有報警的功能，采集卡返回的報警信息可以在軟件界面上彈出報警信息，并且調用聲音文件通過功放播放出來。

此平臺是基于J2EE開發的遠程監控平臺，采用SSI架構模式開發出企業級應用軟件。我們的B/S平臺是按照標準模塊開發的，提供web service接口，對于數據管理只需半個小時就能提供整個模塊配置成功，對于大數量查詢，我們做了相當大的優化，500W條數據只需5S就可全部檢索出來。

硬件部分介紹

1、遠程測控終端IoTBOX-4696GSMG

采集卡具有模擬量采集超限報警功能，某一路模擬量超過上下限時，會向服務器發送一個報警信號，服務器軟件界面會彈出報警信息，并且發出報警聲音。

采集卡還有繼電器控制輸出功能，可以由設備自動執行，也可以由控制人員手動在軟件操作。當某個模擬量超過警戒值時，可以自動控制某一路繼電器動作，控制管道中的電磁閥開或關?？刂迫藛T也可以隨時手動控制繼電器動作，以達到控制系統工作的目的。

2、 氣體濃度傳感器

該項目中需要監測四種氣體：氧氣，甲烷，硫化氫，一氧化碳等。就需要四種相應的氣體濃度傳感器，將氣體濃度轉換為4-20mA模擬量傳輸給RTU的模擬量端口。
